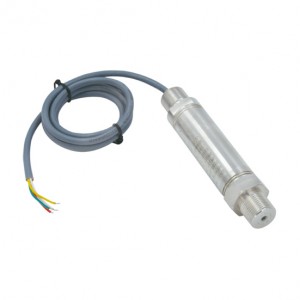

PCM301隔爆型压力变送器是一种专为防爆场所设计的压力
变送器，并取得隔爆 ExdⅡBT6 认证。
PCM301 隔爆型压力变送器采用一体化全焊接结构，经过多
次不锈钢焊接满足隔离防爆要求，由高稳定的硅压阻式压力传
感器配合高性能专用放大电路，高强度，小体积，具有优良的
抗振性能，并具有防霉，防潮设计，在恶劣的环境中可长期使
用。广泛应用于石油机械、化工机械、泵及压缩机、电力、锅
炉、天然气等各种防爆场所。
性能 参数：
量程范围 -100kPa…0～10kPa…100MPa
压力类型 表压、绝压、密封压
供电输出
4～20mA(16～36VDC)
1～5V、0～5V（12～36VDC）
精度 ±0.5%FS(typ.)；±1%FS(max.)
迟滞和重复性 ≤±0.1%FS
温漂 ≤±1.5%FS(@-20℃～85℃）
响应时间 ≤1ms（上升到 90%FS）
使用寿命 ≥10×10
6 压力循环
环境温度 -20℃～80℃
介质温度 -30℃～105℃
储存温度 -40℃～85℃
EMC-干扰 IEC 61000-6-3
EMC-抗扰 IEC 61000-6-2
绝缘电阻 ≥100MΩ/500VDC(200MΩ/250VDC)
冲击 100g（11ms）
防护等级 IP65
材料 304
最大安装扭矩 25Nm
隔爆等级 ExdⅡBT6
特点：
特点：
■ 全不锈钢，全焊接结构。
■ 高强度，抗振动。
■ 通过国家防爆电气产品质量监督检
验中心隔离防爆认证。
■ 量程范围宽，可测量绝压、表压和密
封参考压力。
■ 良好的密封性，能长期稳定工作。
■ 先进的结构，确保产品的可靠性。
■ 广泛应用于易燃易爆场合。
用途及行业：
用途及行业：
■ 设备配套
■ 液压和气动设备
■ CNG 输送管网
■ 压缩机
■ 天然气加气站设备
