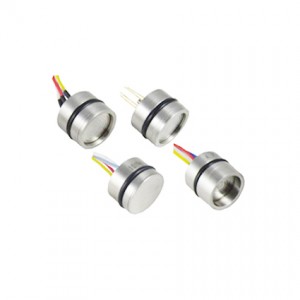

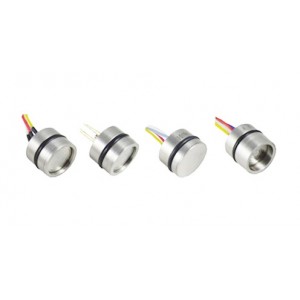

PC10 型硅压阻式压力芯体是制造压力传感器及压力变送器的核
心部件，作为一种高性能的压力敏感元件，可以很方便地进行放大
处理，装配成标准信号输出的变送器。
PC10 芯体是将扩散硅压力敏感芯片封装到 316L 不锈钢外壳中，
外加压力通过不锈钢膜片、内部密封的硅油传递到敏感芯片上，敏
感芯片不直接接触被测介质，形成压力测量的全固态结构，因此该
产品可以应用于各种场合，包括恶劣的腐蚀性介质环境。
PC10 芯体采用 O 型圈进行压力密封,便于安装。
公司还可以根据用户的需要，承接特殊定制，如全焊接结构、
宽温度补偿、高可靠、抗强冲击及抗振动的压力传感器，尤其是为
国防武器装备配套。
电气性能指标：
量程范围 -100kPa～0～10kPa…100MPa
压力类型 表压、绝压、密封压
激 励 恒流推荐 1.5mA；恒压推荐 10V
输入阻抗
恒流：2kΩ～5kΩ
恒压：3kΩ～18kΩ
电气连接 镀金柯伐管脚或硅胶软导线
补偿温度
恒流：0℃～60℃（≤35kPa），-10℃～70℃（其余量程）；
恒压：-20℃～85℃
工作温度 -40℃～125℃
储存温度 -40℃～125℃
绝缘电阻 ≥200MΩ/250VDC
响应时间 ≤1ms（上升到 90%FS）
测量介质 所有与 316L 兼容的液体和气体
机械振动 20g（20～5000HZ）
冲 击 100g（10ms）
使用寿命 10×10
6 (cycles)
结构性能指标
膜片材质 316L
壳体材质 316L
灌注液体 硅油
密 封 圈 丁氰或氟橡胶
特点：
■ 恒流、恒压激励可选
■ 高可靠进口压力芯片
■ 宽温度补偿
■ 能做归一输出
■ 补偿板灌胶防潮保护
■ Φ19mm 标准 OEM
■ 全 316L 材质
■ 高性能、全固态、高可靠性
■ 18 个月质保期
用途及行业：
用途及行业：
■ 过程控制系统
■ 压力校准仪器
■ 制冷设备和 HVAC 控制
■ 液压系统及阀门
■ 液位测量
■ 生物医疗仪器
■ 航舶和航海
■ 飞机和航空电子系统
■ 武器装备
